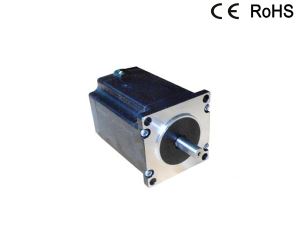

Введение продукта: 2-фазный шаговый двигатель Nema 23 серии
ECON предлагает высококачественный 2-фазный шаговый двигатель 1,8 °, который изготовлен из высококачественного холоднокатаного медного листа и постоянного высокотемпературного магнита. Эти 2-фазные шаговые двигатели доступны в типоразмерах Nema17,23, 34 или 42 с крутящим моментом от 0,4 до 30 Н.м. Двухфазные шаговые двигатели ECON отличаются высокой надежностью и низким уровнем нагрева. Они могут двигаться плавно и бесшумно без явных резонансных областей во всем диапазоне скоростей.
Техника продукта
Точность шага: 5%
Шаг угол: 1.8º
Сопротивление изоляции: 500 В пост.
Изоляционная прочность: 500 В переменного тока, 50 Гц, 1 мА, 1 мин.
Температура окружающей среды: -20 ~ + 40ºC
Повышение температуры: 80ºC Макс
Степень изоляции: B
измерение
модель | Диаметр вала (мм) | Удлинение вала (мм) | Длина вала (мм) |
EO57-05 | 6,35 | Плоский 0.5x19.5 | 20,6 |
EO57-10 | 6,35 | Плоский 0.5x19.5 | 20,6 |
EO57-09 | 6,35 | Плоский 0.5x19.5 | 20,6 |
EO57-12 | 8 | Плоский 0.5x19.5 | 20,6 |
EO57-12 | 6,35 | Плоский 0.5x19.5 | 20,6 |
EO57-20 | 8 | Плоский 0.5x19.5 | 20,6 |
| EO57-20 | 6,25 | Плоский 0.5x19.5 | 20,6 |
EO57-28 | 8 | Плоский 0.5x19.5 | 20,6 |
Технические данные продукта:
модель | Удерживающий момент (Нью-Мексико) | Ток / фаза (А) | сопротивление (Ω) | самоиндукция (МН) | Инерция вращения (г.см²) | длина (ММ) | Вес (Кг) | вести | Подходящий привод |
EO57-05 | 0,55 | 2,8 | 0.7 | 1.4 | 150 | 41 | 0,47 | 4 | TD542 / TD556 |
EO57-10 | 1,01 | 2,8 | 0,83 | 2,2 | 280 | 51 | 0,68 | 4 | TD542 / TD556 |
EO57-09 | 0.9 | 2,0 | 1,8 | 2.5 | 280 | 56 | 0,68 | 6 | TD542 / TD556 |
EO57-12 | 1.2 | 3.0 | 0.7 | 2,4 | 280 | 56 | 0,72 | 4 | TD542 / TD55 6 |
EO57-20 | 2,0 | 4,0 | 0.6 | 2,8 | 480 | 78 | 1,06 | 4 | TD542 / TD556 |
EO57-20 | 2,0 | 4,0 | 0.6 | 2,8 | 480 | 78 | 1,06 | 4 | TD542 / TD55 6 |
EO57-28 | 2,8 | 3.0 | 1,6 | 6,8 | 800 | 112 | 1.4 | 4 | TD542 / TD55 6 |
Кривая крутящего момента
| Напряжение: 24 В постоянного тока Привод: TD542 |
Моторная проводка
Сервис продуктов:
ECON предоставляет техническое обслуживание от начала до конца и предлагает гарантию на один год. Любую проблему, можете отправить по электронной почте нашему техническому инженеру и продажам, или напрямую пообщаться на нашем сайте.
Оплата и доставка:
ECON поддерживает T / T, Paypal, Western Union для оплаты. Мы можем организовать экспресс, авиа и морские перевозки, у нас есть профессиональная команда, чтобы иметь дело с логистикой.
