Представление продукта: 2-фазный цифровой шаговый привод Microstep для двигателя' ток до 4,2 А
ECON предлагает десятки моделей шаговых приводов. От 2-х до 3-х фазных, цифровой DSP, вход 24-80 В постоянного тока или вход 24-80 В переменного тока, и может предоставить подходящие шаговые приводы для удовлетворения особых потребностей ваших систем управления шаговыми двигателями. Продукция ECON с шаговыми двигателями хорошо известна своим широким выбором, отличной производительностью, простотой использования, высокой надежностью и низкой стоимостью. Шаговые приводы используются тысячами OEM-клиентов по всему миру из многих отраслей, таких как станки с ЧПУ, медицина, электроника, полупроводники, упаковка, автоматизация лабораторий.
Высокопроизводительные цифровые шаговые приводы серии DM отличаются очень низким уровнем шума, очень низким нагревом двигателя и сверхплавным движением двигателя на низкой скорости. Со сбалансированной производительностью и стоимостью

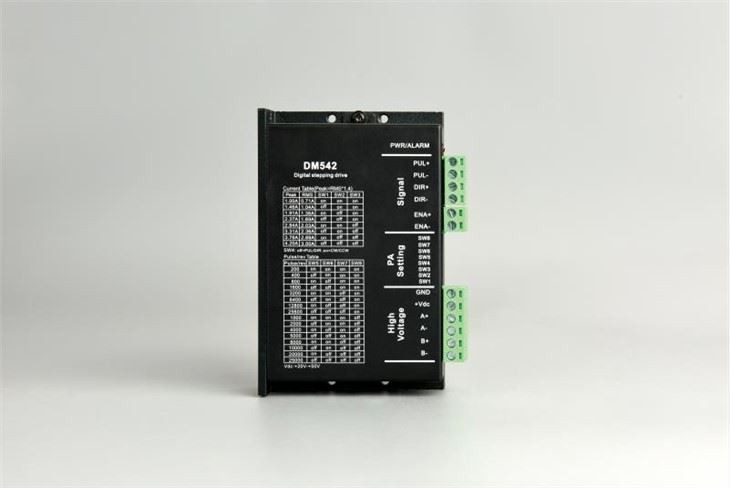

DM542 - это высокопроизводительный полностью цифровой шаговый привод нового поколения, основанный на 32-битном DSP с усовершенствованным алгоритмом. Диапазон питания составляет DC20 ~ 50V. Он может приводить в движение 2-фазный шаговый двигатель рамы 42 --- 57 мм.
Сверхнизкий уровень шума и высокая плавность хода на средней / низкой скорости и высокий крутящий момент на высокой скорости, которые могут применяться в различных приложениях управления скоростью. использовать плавную и точную технологию векторного управления синусоидальным током, которая снижает нагрев двигателя.
Особенности продукта:
● 32-битный DSP нового поколения
● хорошая плавность хода, низкий уровень шума, малый нагрев
● встроенная настройка микрошага
● встроенная текущая настройка
● ток покоя может быть установлен на 50%
● оптоизолированный дифференциальный импульсный вход
● частота отклика до 300 кГц
● перенапряжение, пониженное напряжение, защита от перегрузки по току
Приложения
Его можно использовать в различных машинах, таких как дозатор. Плавающая машина. 3D-принтер, этикетировочная машина, машина, медицинская машина, машина для лазерной резки и т. д., ее уникальные особенности делают ее идеальным решением для приложений, требующих низкого шума, низкой вибрации, низкого нагрева и высокой точности.
Монтажный размер (единица измерения: мм)
Функция продукта:
Текущая настройка
Пиковый ток (А) | RMS ток (A) | SW1 | SW2 | SW3 |
1.0 | 0.7 | ВЫКЛ. | ВЫКЛ. | ВЫКЛ. |
1.4 | 1.0 | НА | ВЫКЛ. | ВЫКЛ. |
1.9 | 1.4 | ВЫКЛ. | НА | ВЫКЛ. |
2.4 | 1.7 | НА | НА | ВЫКЛ. |
2.8 | 2.0 | ВЫКЛ. | ВЫКЛ. | НА |
3.2 | 2.3 | НА | ВЫКЛ. | НА |
3.8 | 2.7 | ВЫКЛ. | НА | НА |
4.2 | 3.0 | НА | НА | НА |
Уставка тока покоя
SW4: ВЫКЛ=половинный ток
ВКЛ=полный ток
Настройка микрошага
Pul / rev | SW5 | SW6 | SW7 | SW8 |
200 | НА | НА | НА | НА |
400 | ВЫКЛ. | НА | НА | НА |
800 | НА | ВЫКЛ. | НА | НА |
1600 | ВЫКЛ. | ВЫКЛ. | НА | НА |
3200 | НА | НА | ВЫКЛ. | НА |
6400 | ВЫКЛ. | НА | ВЫКЛ. | НА |
12800 | НА | ВЫКЛ. | ВЫКЛ. | НА |
25600 | ВЫКЛ. | ВЫКЛ. | ВЫКЛ. | НА |
1000 | НА | НА | НА | ВЫКЛ. |
2000 | ВЫКЛ. | НА | НА | ВЫКЛ. |
4000 | НА | ВЫКЛ. | НА | ВЫКЛ. |
5000 | ВЫКЛ. | ВЫКЛ. | НА | ВЫКЛ. |
8000 | НА | НА | ВЫКЛ. | ВЫКЛ. |
10000 | ВЫКЛ. | НА | ВЫКЛ. | ВЫКЛ. |
20000 | НА | ВЫКЛ. | ВЫКЛ. | ВЫКЛ. |
25000 | ВЫКЛ. | ВЫКЛ. | ВЫКЛ. | ВЫКЛ. |
Описание интерфейса
название | Функция | Описание |
PWR | Индикатор питания | При включении горит зеленый свет |
ТРЕВОГА | Перегрузка по току / под напряжением / над индикатор напряжения | Если на приводе повышенный ток / пониженное напряжение / повышенное напряжение, горит красный свет |
PU + | Импульсный вход положительный | Импульсный сигнал: в режиме одиночного импульса (импульс / направление) этот вход представляет собой импульсный сигнал, каждый задний фронт активен; 4-5 В для высокого уровня, 0-0,5 В для низкого уровня Последовательно подключайте резисторы для ограничения тока при использовании 12В или 24В. (следует подключить резистор 1 кОм для 12В, 2 кОм для 24В) |
ПУ- | Импульсный вход отрицательный | Импульсный сигнал: в режиме одиночного импульса (импульс / направление) этот вход представляет собой импульсный сигнал, каждый задний фронт активен; 4-5 В для высокого уровня, 0-0,5 В для низкого уровня |
ДР + | Направление ввода положительное | Сигнал DIR: в одноимпульсном режиме этот сигнал имеет низкий / высокий уровень напряжения, представляющие два направления вращения двигателя; Последовательно подключайте резисторы для ограничения тока при использовании 12В или 24В. (следует подключить резистор 1 кОм для 12В, 2 кОм для 24В) |
DR- | Направление ввода отрицательное | Сигнал DIR: в одноимпульсном режиме этот сигнал имеет низкий / высокий уровень напряжения, представляющие два направления вращения двигателя; |
МФ + | Включить положительный вход | Сигнал включения: этот сигнал используется для включения / выключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно оставляется НЕ ПОДКЛЮЧЕНО (ВКЛЮЧЕНО). Последовательно подключайте резисторы для ограничения тока при использовании 12В или 24В. (следует подключить резистор 1 кОм для 12В, 2 кОм для 24В) |
MF- | Включить отрицательный вход | Сигнал включения: этот сигнал используется для включения / выключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно оставляется НЕ ПОДКЛЮЧЕНО (ВКЛЮЧЕНО). |
V- | Вход питания COM | DC20-50V |
V+ | Потребляемая мощность VCC | |
A+,A- | Фаза двигателя А | Подключите к фазе двигателя А |
B+,B- | Фаза двигателя B | Подключите к фазе двигателя B |
!Заметка
A: Подключите источник питания правильно, не может превышать 50 В постоянного тока
B: Если управляющий сигнал (PU, DR, MF) превышает 5 В, подключите резисторы (на клеммах PU +, DR +, MF +) для ограничения тока.
C: если горит сигнальная лампа, проверьте его после выключения питания
a: диапазон питания составляет 20–50 В постоянного тока или нет? b: есть ли короткое замыкание на проводе двигателя или другом?
