Спецификация продукта:
● Рабочее напряжение: вход источника питания постоянного тока 15–50 В пост. Тока, рекомендуемое напряжение питания 36 В пост.
● Максимальный длительный выходной ток составляет 8,2 А, пиковый ток - 13 А
● Поддержка дифференциального и однополярного импульса + команда направления, режим поддержки положения / скорости / крутящего момента
● Принятие передовой технологии магнитно-ориентированного управления (FOC) и ШИМ-управления пространственным вектором (SVPWM).
● Принять передовые технологии переменного тока и переменной частоты, это может уменьшить нагрев и вибрацию двигателя и привода.
● Микрошаг (импульс / оборот) может быть установлен с помощью ProTuner или DIP-переключателей, MAX 51200
● Аналоговый вход 0–5 В постоянного тока для режима скорости и поддержки функции управления скоростью ввода-вывода (настраивается).
● Поддержка перенапряжения, пониженного напряжения, перегрузки по току, защиты от перегрузки
● Режим одиночного / двойного импульса, опциональный импульс
● Поддержка последовательного порта RS232, но для настройки необходимо использовать специальный USB-кабель
● работать плавно, высокий крутящий момент на средней / высокой скорости; быстрая реакция и низкий нагрев, низкая вибрация.
Применение продукта:
Успешно внедренные интегрированные гибридные сервосистемы IC57 на различном оборудовании, таком как настольные фрезерные станки с ЧПУ, небольшие фрезерные станки с ЧПУ, лазерные резаки / граверы, стоматологические мельницы, электронное оборудование для сборки и контроля, этикетировочное оборудование, машины для захвата и размещения, столы XY
Технические характеристики продукта:
Модель привода и таблица выбора | |||||
Модель привода | IC57-10 | IC57-22 | IC57-30 | 3IC57-10 | 3IC57-15 |
Удерживающий момент | 1.0Nm | 2.2Nm | 3.0Nm | 1.0Nm | 1,5 нм |
Макс. Ток | 6A | 6A | 6A | 5.6A | 5.6A |
Программа управления приводом | Векторное управление FOC, быстрый старт-стоп-контроль PM, контроль угла мощности | ||||
Step Angle / Motor Polar | 1.8º / 50 полярный | 1.2º / 50 полярный | |||
Рекомендовать приложение | Средне-низкая скорость, высокая скорость, большой крутящий момент, низкий нагрев, небольшая вибрация, защита от помех, хороший ЭМС-эффект | ||||
вольтаж | 15 ~ 50 В постоянного тока, рекомендуем 36 В | ||||
Защита от перенапряжения | 68vdc ± 2 | ||||
Режим управления | 32-битная DSP векторная технология управления с обратной связью | ||||
Максимальная частота импульса | 500 кГц (по умолчанию 200 кГц) | ||||
Функция защиты | Сигнализация перегрузки по току, перенапряжения, пониженного напряжения, перегрузки | ||||
Входной сигнал | Импульс, направление, включение дифференциального / одностороннего сигнала подключения, подключение электрического соединения 4,5 ~ 28 В постоянного тока, нет необходимости подключать внешний резистор ограничения тока | ||||
Выходной сигнал | Выход сигнала тревоги OC / place OC, выход 100 мА, необходимо подключить подтягивающий резистор, максимальное напряжение подтягивания 24 В пост. | ||||
Точность контроля ошибок позиционирования | ± 1 импульс | ||||
Micro-шаг | По умолчанию 1600 / оборот, установить микро-шаг с помощью ProTuner или DIP-переключателей (200-51200) | ||||
Установка микрошагов продукта:
Импульсный / REV Стол
Пули / REV | SW1 | SW2 | SW3 | SW4 |
По умолчанию | НА | НА | НА | НА |
800 | OFF | НА | НА | НА |
1600 | НА | OFF | НА | НА |
3200 | OFF | OFF | НА | НА |
6400 | НА | НА | OFF | НА |
12800 | OFF | НА | OFF | НА |
25600 | НА | OFF | OFF | НА |
51200 | OFF | OFF | OFF | НА |
1000 | НА | НА | НА | OFF |
2000 | OFF | НА | НА | OFF |
4000 | НА | OFF | НА | OFF |
5000 | OFF | OFF | НА | OFF |
8000 | НА | НА | OFF | OFF |
10000 | OFF | НА | OFF | OFF |
20000 | НА | OFF | OFF | OFF |
40000 | OFF | OFF | OFF | OFF |
Микрошаг (электрический коэффициент): когда SW1, SW2, SW3, SW4 включены, микропереход привода является внутренним микропереходом по умолчанию, значение по умолчанию 400PUL / REV, можно установить коэффициент с помощью программного обеспечения ProTuner
SW5: DIR двигателя, выкл = CCW, вкл = CW
SW6: выбор режима, выкл = FOC, это режим управления замкнутым контуром с векторной переменной, лучше для стабильной работы, большой выходной крутящий момент, низкие требования к отоплению;
On = Lead, алгоритм управления углом наклона отведения, этот режим лучше подходит для быстрого запуска-остановки
Выбор двигателя
Размер продукта:
Модель привода | Длина мотора (мм) | Толщина привода (мм) | Интегрированный моторный привод (мм) |
IC57-10 | 56 | 30,2 | 86,2 |
IC57-22 | 84 | 30,2 | 114,2 |
IC57-30 | 115 | 30,2 | 145,2 |
3IC57-10 | 56 | 30,2 | 86,2 |
3IC57-15 | 76 | 30,2 | 106,2 |
Гарантия на продукт:
Shenzhen ECON Technology Co., Ltd. гарантирует свою продукцию от дефектов материалов и изготовления в течение 12 месяцев с момента отгрузки с завода. В течение гарантийного периода технология ECON будет либо по своему усмотрению ремонтировать, либо заменять изделия, которые оказались неисправными.
Исключения
Вышеуказанная гарантия не распространяется на любое изделие, поврежденное по причине ненадлежащего или ненадлежащего обращения с клиентом, ненадлежащего или ненадлежащего подключения клиента, несанкционированной модификации или неправильного использования, или эксплуатации, выходящей за пределы электрических характеристик изделия и / или эксплуатации, выходящих за пределы экологических характеристик изделия. ,
Получение гарантийного обслуживания
Для получения гарантийного обслуживания перед возвратом продукта для обслуживания необходимо получить номер разрешения на возврат материала (RMA) в службе поддержки клиентов по электронной почте: technical01@hybridservo.com. Заказчик оплачивает расходы по доставке продуктов, возвращенных в технологию ECON для гарантийного обслуживания, а технология ECON оплачивает возврат продуктов покупателю.
Ограничения гарантии
Технология ECON не дает никаких других гарантий, явных или подразумеваемых, в отношении продукта. Технология ECON, в частности, отказывается от подразумеваемых гарантий товарной пригодности и пригодности для определенной цели. В некоторых юрисдикциях не допускается ограничение срока действия и подразумеваемой гарантии, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Однако любая подразумеваемая гарантия пригодности для продажи или пригодности ограничена 12-месячной продолжительностью этой письменной гарантии.
Оплата и доставка товара:
Наша компания подает заявку на различные способы оплаты, такие как T / T, L / C, для некоторых мелких покупателей мы принимаем Paypal, Western Union. Мы можем организовать экспресс, авиа и морские перевозки, у нас есть профессиональная команда, чтобы иметь дело с логистикой. Условия, которые мы можем сделать EXW, FOB, CFR, CIF, DDU и так далее.

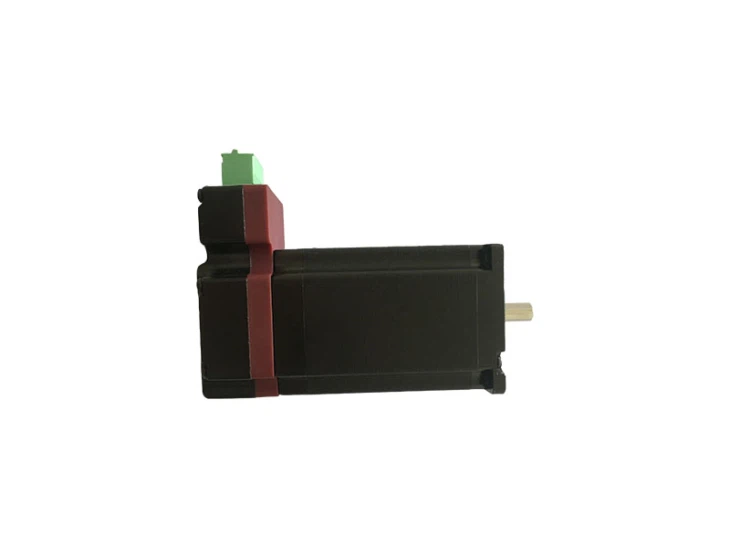

горячая этикетка : Легкий серводвигатель nema23, интегрированный с приводом, производитель, поставщик, завод
