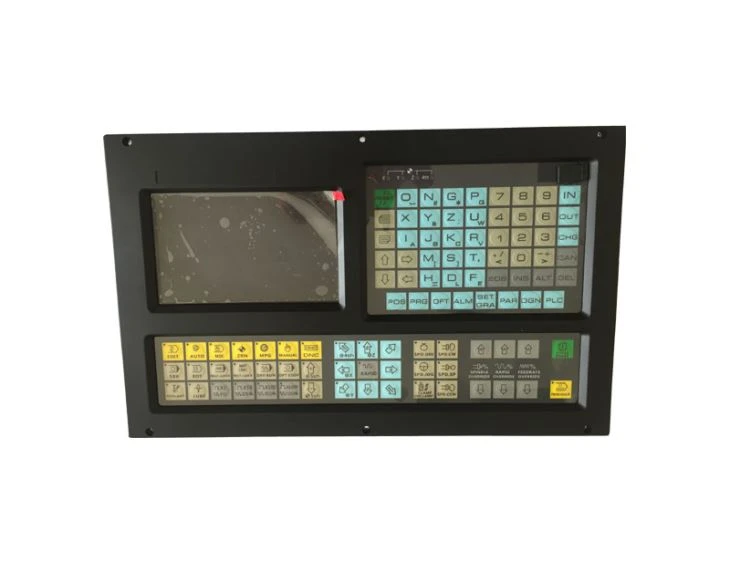

5-осевой фрезерный / сверлильный контроллер с ПЛК

Введение продукта: 5-осевой фрезерный / сверлильный контроллер с ПЛК

Контроллер фрезерования ECN5000TM представляет собой систему ЧПУ нового поколения. Как обновленная версия, он поддерживает цикл фрезерования, растачивания и сверления. Он использует 32-битный высокопроизводительный ЦП и очень масштабируемое программируемое устройство FPGA, применяет технологию управления несколькими задачами в режиме реального времени и технологию аппаратной интерполяции, а также способен выполнять точное управление перемещением на уровне микрометров и логическое управление ПЛК. Это усовершенствованное движение с ЧПУ. контроллер с ПЛК.

Характеристика продукта:

● управление пятью осями; 5-ти осевая связь; 2 аналоговых шпинделя

● Цикл интерполяции 1 мс, точность управления 0,1 мкм.

● Два канала -10 В ~ 10 В аналоговый выход напряжения, поддержка двойного шпинделя управления

● Можно выбрать линейный тип, индексный тип, тип S и т. Д. Типы ускорения и замедления.

● Встроенный в программирование ПЛК, можно выбрать текущее программирование ПЛК

● PLC отображается онлайн, мониторинг в реальном времени, отслеживание сигнала в реальном времени

● Поддерживает макропрограммирование типа оператора, поддерживает макрокоды с вызовами параметров.

● Гибкие и жесткие нажатия могут быть установлены с помощью параметров

● Включает в себя спираль, масштабирование, полярную координату, фиксированный круг и различные составные циклические функции.

● Включает в себя исторические функции тревоги и возобновления работы, это удобно для пользователей для эксплуатации и обслуживания.

● Поддержка многоуровневых паролей для обслуживания и управления оборудованием.

● 36 точек общего ввода / 36 пунктов общего вывода

● Поддержка стандартного порта RS232 и USB, поддержка работы с документами на диске U, обновление конфигурации системы и программного обеспечения, она может выполнять функции передачи документов, последовательной обработки портов DNC и онлайн-обработки USB.

Контрольная ось:

● Ось управления: 5 осей (X, Y, Z, A, B)

● Ось сцепления: 5 осей Функции оси подачи

● Диапазон команд позиционирования:

Метрический вход (G21) -9999,9999 мм ~ 9999,9999 мм, минимальная единица команды: 0,0001 мм

Дюймовый ввод (G20): -999,9999 дюймов ~ 999,9999 дюймов, минимальная единица команд: 0,0001 дюйма

● Электронная передача: коэффициент умножения 1 ~ 65536, множитель команд1 ~ 65536

● быстрая скорость перемещения: максимум 60 м / мин

● Быстрое переопределение хода: F0, 25%, 50%, 100% четырехуровневая настройка в реальном времени

● Скорость подачи резки: максимальная скорость подачи: максимум 15 м / мин (G94) или 500,00 мм / р (G95)

● Переопределение скорости подачи: 0 ~ 150% шестнадцать уровней в режиме реального времени

● Ручная скорость подачи: 0 ~ 150% шестнадцать уровней в режиме реального времени

● подача MPG: 0,001 мм, 0,01 мм, 0,1 мм, 1 мм, четыре передачи

● Одноступенчатая подача: четыре шестерни: 0,001 мм, 0,01 мм, 0,1 мм, 1 мм

● Режим интерполяции: линейная интерполяция, дуговая интерполяция, спиральная интерполяция и рэппинг

● Автоматическая функция снятия фаски

Типы ускорения / замедления:

● Режущая подача: до линейного типа ускорения и замедления, до типа ускорения и замедления, после линейного типа ускорения и замедления и после типа индекса ускорения и замедления.

● Быстрое движение: до линейного типа ускорения и замедления, до S-типа ускорения и замедления, после линейного типа ускорения и замедления и после типа индекса ускорения и замедления.

● Система с функцией предварительного просмотра, она может считывать 15 ЧПУ программирования, выполнять небольшую линейную интерполяцию с высокой скоростью и плавностью, она подходит для обработки деталей станком.

● Исходная скорость ускорения и замедления, конечная скорость и скорость ускорения и замедления, установленные параметрами.

● Ручной режим, режим маховика после контроля ускорения и замедления, режим маховика может выбрать аварийный режим или полный режим работы.

● Быстрое позиционирование может выбрать линейную или ломаную линию.

Функции оси шпинделя:

● Два канала -10 В ~ 10 В аналоговый выход напряжения, поддержка двойного шпинделя управления

● Шпиндельный энкодер: можно установить линии энкодера (100 p / r ~ 5000p / r)

● Коэффициент передачи энкодера и шпинделя: (1 ~ 255) :( 1 ~ 255)

● Соотношение шпинделей: 50% ~ 120% восемь этапов поворота в реальном времени в общей сложности

● управление постоянной скоростью оси шпинделя

● Врезание по кругу, жесткое врезание

Функции инструмента

● компенсация длины инструмента

Точная компенсация:

● Компенсация ошибки шага резьбы: можно установить точки компенсации, интервал компенсации, исходную позицию компенсации.

● Компенсация люфта: можно установить интервал реверса для интерполяционного станка с фиксированной частотой или режимом скорости подъема.

Функции ПЛК:

● двухуровневое программирование ПЛК, рабочая скорость 1,5 мкс / шаг, базовая инструкция; В основном 4700 шагов, цикл программирования первого уровня составляет 8 мс.

● Поддержка предупреждения PLC и тревоги PLC.

● Поддержка многократного программирования ПЛК (в основном 20), можно выбрать текущее программирование ПЛК.

● 45 видов команд (10 видов основных команд, 35 видов команд функций)

● вход / выход блока ввода / вывода: 36/36

Интерфейс дисплея:

● 7,0-дюймовый широкоэкранный ЖК-дисплей, решетка 800 × 480

● китайский, английский и т. Д. Отображение нескольких языков

● Отображение траектории 2D инструмента.

● часы реального времени

Режим работы:

● Режимы работы: редактировать, автоматический, ввод, сброс станка, маховик / одноступенчатый, ручной, DNC.

● Многократное управление полномочиями.

● регистрация аварий

Редактирование программы:

● Емкость программы: 56 МБ, она может хранить в основном 400 программ (включает подпрограмму, программирование Marco)

● Функция редактирования: программирование / программирование сегмента / поиск слова, изменение, удаление, копирование и вставка

● Формат программирования: код ISO, поддерживает программу макроса оператора, поддерживает относительные координаты, абсолютные координаты и полярные координаты.

● Программирование вызовов: поддержка макросов с параметрами вызовов, вложенность подпрограммы уровня 4.

Функция связи:

● RS232: программа обработки деталей, двусторонняя передача параметров и некоторой документации, поддержка программы ПЛК, обновление последовательных портов системного программного обеспечения.

● USB: работа с U-документацией на диске, U-обработка диска напрямую, поддержка программы PLC, обновление системного программного обеспечения U-диска.

● Поддержка функции обработки DNC последовательного порта и функции онлайн-обработки через USB, надежность и безопасность.

Функция надежности и безопасности

● аварийная остановка

● Ограничение аппаратного маршрута

● Проверка маршрута программного обеспечения

● Резервное копирование данных и восстановление данных.

измерение

G / M код

Сервис продуктов:

ECON предоставляет техническое обслуживание от начала до конца и предлагает гарантию на один год. Любую проблему, можете отправить по электронной почте нашему техническому инженеру и продажам, или напрямую пообщаться на нашем сайте.

Оплата и доставка:

ECON поддерживает T / T, Paypal, Western Union для оплаты. Мы можем организовать экспресс, авиа и морские перевозки, у нас есть профессиональная команда, чтобы иметь дело с логистикой.
